İndüktör - Endüktans
Merhaba normalde robotik kodlama ile ilgili konularda paylaşım yapmakla beraber, elektronikte bazı devre ve makineleri geliştirebilmek için bilmemiz gereken bazı önemli noktalar mevcuttur.Örneğin sağlık alanında kullanılan elektroşok cihazını yapabilmek için ya da voltaj yükseltici yapabilmek için indüktör konuları hakkında bilgimiz olmalı ve bir bobin Doğru akım devresinde nasıl çalışır ? Bu çok faydalı devre elemanı hakkında da bilgi sahibi olmalıyız.
Bir indüktör, enerjiyi manyetik alan şeklinde depolayan pasif bir elektronik bileşendir. Direnç akımın akışına direndiğini bildiğimiz gibi, indüktör içinden geçen akımdaki değişime direnir. Yani dc akım indüktörü için bir iletkenden başka bir şey değildir. Başka bir deyişle, indüktörler akım değişikliklerine direnir veya karşı çıkar, ancak sabit bir DC akımını kolayca geçebilir.
Bir indüktörden geçen akım, onunla orantılı bir manyetik akı üretir. Ancak, plakaları boyunca voltaj değişikliğine karşı çıkan bir Kapasitörden farklı olarak, bir indüktör, manyetik alanı içinde kendiliğinden indüklenen enerjinin birikmesi nedeniyle içinden akan akımın değişim hızına karşı çıkar.

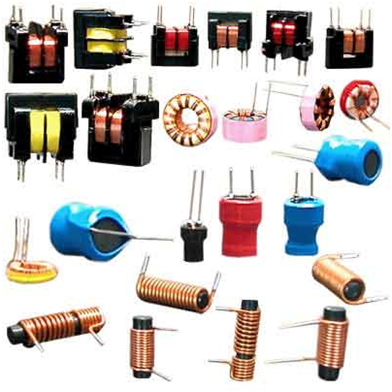

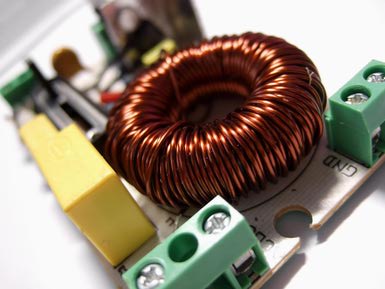

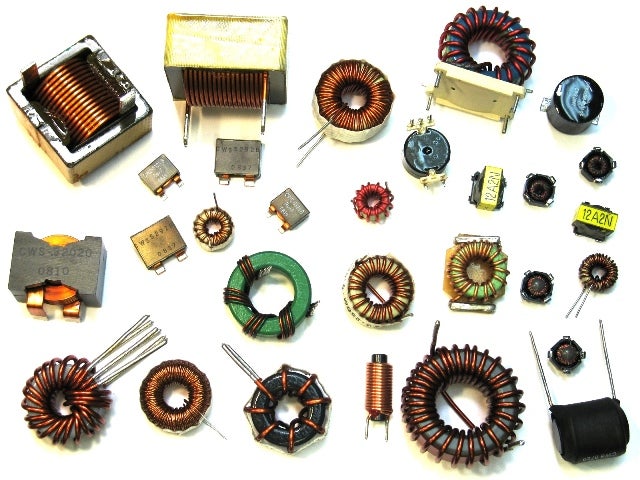

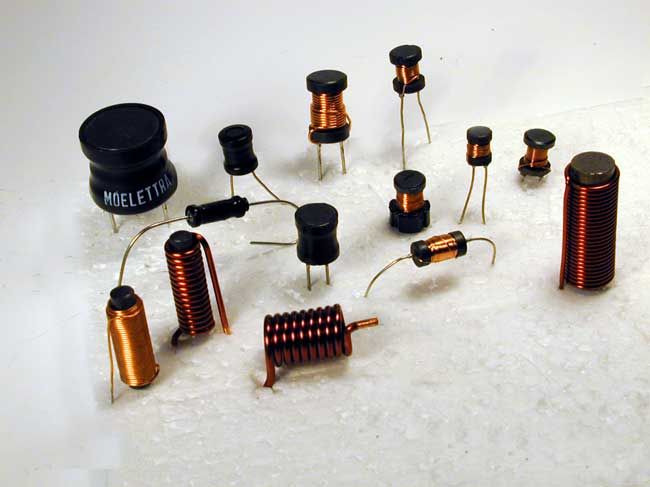

İndüktör, ayrıca jikle olarak da adlandırılır. İndüktörler, manyetik akılarını yoğunlaştırmak için düz silindirik bir çubuk veya sürekli bir döngü veya halka olabilen katı bir merkezi çekirdeğin etrafına sıkıca sarılmış tel ile oluşturulur. Bir indüktörün şematik sembolü bir tel bobinininkidir, bu nedenle bir tel bobinine İndüktör de denilebilir. İndüktörler genellikle etrafına sarıldıkları iç çekirdek tipine göre, örneğin içi boş çekirdek (serbest hava), katı demir çekirdek veya yumuşak ferrit çekirdek gibi kategorilere ayrılır ve farklı çekirdek türleri, yanına sürekli veya noktalı paralel çizgiler eklenerek ayırt edilir. aşağıda gösterildiği gibi tel bobin.
Standart endüktans birimi Henry'dir, kısaltılmış H'dir. Bu büyük bir birimdir.
1.000.000.000
1.000.000
1.000
1
10-3
10-6
10-9
İndüktörlerin Uygulamaları
Filtreler
İndüktörler, analog devreler ve sinyal işleme için filtreler oluşturmak için kapasitörler ve dirençlerle birlikte yaygın olarak kullanılır. Tek başına, bir indüktör alçak geçiren bir filtre olarak işlev görür, çünkü bir indüktörün empedansı bir sinyalin frekansı arttıkça artar. Bir sinyalin frekansı arttıkça empedansı azalan bir kapasitör ile birleştirildiğinde, yalnızca belirli bir frekans aralığının geçmesine izin veren çentikli bir filtre yapılabilir. Kondansatörleri, indüktörleri ve dirençleri çeşitli şekillerde birleştirerek, herhangi bir sayıda uygulama için gelişmiş filtre topolojileri oluşturulabilir. Filtreler çoğu elektronikte kullanılır, ancak daha küçük ve daha ucuz oldukları için mümkün olduğunda indüktörler yerine kapasitörler kullanılır.
Sensörler
Temassız sensörler, güvenilirlikleri ve kullanım kolaylığı nedeniyle değerlidir ve indüktörler, manyetik alanları veya manyetik olarak geçirgen malzemelerin varlığını uzaktan algılamak için kullanılabilir. Trafik miktarını tespit etmek ve sinyali buna göre ayarlamak için trafik ışığı olan hemen hemen her kavşakta endüktif sensörler kullanılır. Bu sensörler, otomobiller ve kamyonlar için son derece iyi çalışır, ancak bazı motosikletler ve diğer araçlar, aracın altına bir h3 mıknatısı ekleyerek fazladan bir destek olmadan sensörler tarafından algılanacak yeterli imzaya sahip değildir. Endüktif sensörler iki ana yolla sınırlıdır; ya algılanacak nesne manyetik olmalı ve sensörde bir akım indüklemeli ya da sensör, manyetik alanla etkileşime giren malzemelerin varlığını algılamak için çalıştırılmalıdır.
Transformatörler
Ortak bir manyetik yola sahip indüktörleri birleştirmek bir transformatör oluşturacaktır. Transformatör, ulusal elektrik şebekelerinin temel bir bileşenidir ve birçok güç kaynağında da voltajları istenen seviyeye yükseltmek veya azaltmak için bulunur. Manyetik alanlar akımdaki bir değişiklikle oluşturulduğundan, akım ne kadar hızlı değişirse (frekanstaki artış) bir transformatör o kadar verimli çalışır. Tabii ki, giriş frekansı arttıkça, indüktörün empedansı bir transformatörün etkinliğini sınırlamaya başlar.
Motorlar
Normalde indüktörler sabit bir konumdadır ve kendilerini yakındaki herhangi bir manyetik alanla hizalamak için hareket etmelerine izin verilmez. Endüktif motor, elektrik enerjisini mekanik enerjiye dönüştürmek için indüktörlere uygulanan manyetik kuvveti kullanır. Endüktif motorlar, bir AC girişi ile zamanla dönen bir manyetik alan oluşturulacak şekilde tasarlanmıştır. Dönme hızı giriş frekansı tarafından kontrol edildiğinden, asenkron motorlar genellikle doğrudan 50/60hz şebeke gücünden beslenebilen sabit hızlı uygulamalarda kullanılır. Endüktif motorların diğer tasarımlara göre en büyük avantajı, endüktif motorları çok sağlam ve güvenilir kılan rotor ile motor arasında elektrik teması gerekmemesidir.
Enerji Depolama
Kondansatörler gibi indüktörler de enerji depolamak için kullanılabilir. Kondansatörlerin aksine, indüktörler, enerji, güç kesildiğinde hızla çöken bir manyetik alanda depolandığından, enerjiyi ne kadar süre depolayabilecekleri konusunda ciddi bir sınırlamaya sahiptir. İndüktörlerin enerji depolaması olarak ana kullanımı, bir PC'deki güç kaynağı gibi anahtarlamalı güç kaynaklarındadır. Daha basit, izole olmayan anahtarlamalı güç kaynaklarında, trafo ve enerji depolama bileşeni yerine tek bir indüktör kullanılır. Bu devrelerde, indüktöre güç verildiği zamanın, gücün kesildiği zamana oranı, giriş-çıkış voltajı oranını belirler.
İndüktörler ayrıca kablosuz güç aktarımı için ve elektro-mekanik rölede kullanılır.
