5V Tek Kanallı Röle Modülü

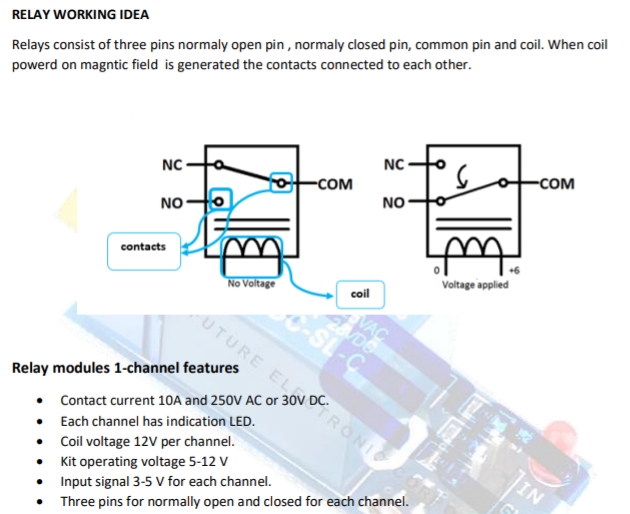

Bu eğitimde, 5V tek kanallı röle modüllerini ve bunların pin çıkışı, pin yapılandırma ayrıntıları, özellikleri, çalışma, mikrodenetleyiciler ve uygulamalarla arayüz oluşturma gibi önemli özelliklerini tartışacağız. Röle, anahtar görevi gören elektro-mekanik bir cihazdır. Kontak anahtarlarını açan veya kapatan röle bobinine enerji vermek için DC elektrik akımı kullanılır. Tek kanallı 5V rölenin iç devresi normalde açık kontaklar, normalde kapalı kontaklar ve bir bobinden oluşur.

5V Tek kanallı Röle Modülü Pin Çıkışı

Önce 5V tek kanallı röle modülünün pinout ve pin yapılandırma detaylarını tartışalım. Aşağıdaki diyagram, pinout diyagramını göstermektedir. Sadece bir röle kullanıldığı ve 5V ile çalıştığı için tek kanal olarak bilinir.

Pin ayrıntıları

Röle modülü, normalde açık pin, normalde kapalı, ortak, sinyal, Vcc ve toprak pinleri gibi altı pinden oluşur.

Sinyal Pimi: Röleyi kontrol etmek için kullanılır. Bu pin aktif düşük veya aktif yüksek olabilir. Aktif düşük durumunda, sinyal pinine aktif bir düşük sinyal uyguladığımızda röle etkinleşecektir. Aksine, aktif bir yüksek durumunda, sinyal pinine aktif bir yüksek sinyal uyguladığımızda röle etkinleşecektir. Ancak genellikle bu modüller aktif bir yüksek sinyal üzerinde çalışır. Bu sinyal, normalde açık terminal ile ortak terminal ile temas kurmak için röle bobinine enerji verecektir.

Vcc Pimi: Adından da anlaşılacağı gibi 5V'luk bir röledir. Bu, çalışması için 5V DC gerektirdiği anlamına gelir. Bu nedenle, 5v DC güç kaynağını bu pime bağlayın.

GND Pimi: 5V güç kaynağının toprak terminaline bağlayın. Ayrıca, mikrodenetleyiciye sahip bir röle modülü kullanıyorsanız, bu pimi mikrodenetleyicinin toprak terminaline de bağlayın.

Ortak Pin: Bu terminal, anahtarlamak istediğimiz yüke röle modülü ile bağlanır.

NC Pimi: Normalde yakın olan terminalin adından da anlaşılacağı gibi normalde COM pini ile bağlanır ve kapalı bir devre oluşturur. Ancak bu normalde kapalı bağlantı, röle modülünün sinyal pinine bir mikro denetleyiciden aktif bir yüksek veya aktif düşük sinyal uygulayarak etkinleştirildiğinde kesilir.

NO Pim: 5V tek kanallı röle modülünün sinyal pinine bir aktivasyon sinyali uygulamadığımız sürece bu pin normalde açıktır. Bu durumda COM pini NC pini ile bağlantısını keser ve NO pini ile bağlantı kurar.

5V Tek Kanallı Röle Modülü Bileşenleri

Aşağıdaki şekil 5V tek kanallı bir röle modülünün tüm bileşenlerini göstermektedir.

Röle

Modülün merkezinde mavi renkli plastikle kaplı 5V'luk bir röle bulunmaktadır. Hem AC hem de DC yük için maksimum çalışma akımı ve voltajı da röle kapağının üstünde belirtilmiştir. SRD-05VDC-SL-C parça numarasıdır ve çalışma voltajını gösterir. 5V röle modülü olarak bilinir. Çünkü röle 5V DC'de çalışmaktadır. Başka bir deyişle, 5V'luk aktif bir yüksek veya düşük sinyal, bobinine enerji vererek röleyi etkinleştirir. Daha önce belirtildiği gibi, dahili olarak bir 5V röle bir NC, NO, COM terminalleri ve bir bobinden oluşur.

Çıkış Terminali

Bu şeklin sol tarafında, bir DC / AC yükünü ve DC / AC giriş güç kaynağını bağlamak için kullanılan bir çıkış terminali vardır. Bu eğitimin sonraki bölümlerinde bir LOAD ve güç kaynağını bu terminale bağlamak için kablolama şemasını tartışacağız. Çıkış konektörünün her bir terminali 5V rölenin NO, NC ve COM pinleri ile bağlanır. Modülün her noktasında, kabloları ve telleri röle modülü ile bağlamayı kolaylaştıran vidalar bulunur. Bu 5V röle modülü, 10A maksimum çıkış akımını ve 250V AC ve 30V DC maksimum kontak gerilimini destekler. Bu modül ile yüksek AC voltaj ve yüksek akım yükü kullanıyorsanız, kalın ana kablolar kullanmalısınız.

Durum LED'i

Durum LED'i, akım sınırlama direnci ile bağlanan ve modülün sağ üst köşesinde bulunan SMD LED'dir. Rölenin durumunu gösterir. Diğer bir deyişle, röle aktif olduğunda durum LED'i yanar ve bobine bir sinyal giriş pini üzerinden enerji verilir. DC akımı bir röle bobininden geçer.

Güç LED'i

Güç LED'i de bir SMD tipidir ve 5V tek kanal röle modülüne bağlı güç kaynağının durumunu gösterir. Modülün Vcc ve GND pinlerine 5V'den fazla kaynak bağlamayın. Aksi takdirde, daha yüksek voltaj durum ve güç LED'lerine zarar verebilir.

Serbest dönen Diyot

Geri EMF'nin etkisini önlemek için bobine serbest devinimli bir diyot bağlanır. Flyback diyot olarak da bilinir. Rölede kullanılan bobin endüktif tiptedir. Akım endüktif bir yükten geçtiğinde, bir geri EMF voltajı üretir. Bu arka EMF devreye zarar verebilir. Bu nedenle, bu etkiyi önlemek için serbest devinimli bir diyot kullanılır.

Giriş Konnektörü

Röle modülünün sağ tarafında bir giriş konektörü bulunur. Giriş sinyali ve 5V güç kaynağı sağlamak için kullanılır. Ayrıca durum LED'ine, güç LED'ine ve röle bobinine de güç sağlar.

Anahtarlama Transistörü

Genellikle Arduino , TM4C123 , ESP32 , vb. Gibi mikro denetleyicilerin genel amaçlı giriş-çıkış pinlerinden bir röleye bir giriş sinyali sağlıyoruz . Ancak GPIO pinlerinin maksimum akım kaynaklama kapasitesi genellikle 20mA'dan azdır. Bu nedenle, akımı röle bobininin minimum akım gereksinimi seviyesine yükseltmek için bu röle modülünde bir anahtarlama transistörü kullanılır. Bir anahtarlama transistörü kullanarak, röleyi bir mikro denetleyicinin GPIO pininden kontrol edebiliriz.

Not: Bazı röle modülleri , düşük ve yüksek voltaj devreleri arasında optik izolasyon sağlamak için anahtarlama cihazı olarak bir optoizolatör ile birlikte gelir .

Ancak modülsüz bağımsız bir röle kullanıyorsanız ve projelerinizde birden çok röle kullanmak istiyorsanız. Bir mikro denetleyicinin GPIO pinlerinden birden çok diziyi sürmek için bir röle sürücüsü ULN2003 veya ULN2803 IC kullanabilirsiniz.

5V Tek Kanal Röle Modülü nasıl kullanılır?

5V tek kanallı röle modülü pin çıkışı ve çalışması hakkında bir tartışma yaptıktan sonra, şimdi çalışmasına geçelim ve tek kanallı röle modülünün kontrol pinine dijital bir sinyal uygulayarak röle modülünü nasıl etkinleştirip devre dışı bırakacağımızı görelim.

Aşağıdaki devre, 5V tek kanallı bir röle modülünün dahili devre şemasını gösterir.

Devre şemasında görebileceğiniz gibi 5V tek kanallı röle modülünün iç devresi bir transistör, iki direnç, iki ışık yayan diyot ve bir 5V rölesinden oluşur.

Röle aktivasyonu için kullanılan kontrol sinyalinin türüne göre iki tip röle modülü vardır. Biri NPN transistörlü, diğeri ise PNP transistörlü. Bir NPN Transistör kullanılıyorsa, kontrol pinine aktif bir yüksek sinyal uyguladığımızda röle aktif hale gelecektir. Öte yandan, bir PNP transistörü kullanılıyorsa, röle, kontrol pini üzerindeki aktif bir düşük sinyal üzerinde aktif hale gelecektir.

Proteus Simülasyonu

Şimdi proteus simülasyon yazılımı ile çalıştığını görelim. Bu proteus simülasyonunda, NPN tipi 5 volt tek kanallı bir röle modülü tasarladık. Artık bir rölenin kontrol pinine aktif yüksek sinyal uyguladığımız anda bobin enerjilenir ve COM pininin Normalde açık pin ile bağlantısını yaparak röle aktif hale gelir. Benzer şekilde, rölenin kontrol pinine aktif düşük yok sinyali uyguladığımızda, bobinin serbest devinimli bir diyot aracılığıyla enerjisi kesilir ve röle devre dışı kalır.

Benzer şekilde, PNP tipi röle modülleri için, aktif bir düşük sinyal, röleyi etkinleştirir ve aktif bir yüksek sinyal, röleyi devre dışı bırakır.

Mikrodenetleyicili Kontrol 5V Tek Kanallı Röle Modülü

Herhangi bir mikro denetleyici ile 5V tek kanallı bir röle modülünü kontrol etmek için, dijital çıkış pini olarak bir GPIO pini kullanmamız gerekir. Dijital çıkış pini, röle modülünün kontrol pinine aktif bir düşük ve aktif yüksek sinyal sağlar. Röle devreye girdiğinde, röle modülünden gelen bir klik sesi duyabiliriz.

Fikir veren projeler

• Ev Otomasyon Projeleri
• Bir AC voltaj yükünün düşük voltajlı DC akımından değiştirilmesi
• Düşük ve yüksek güç kaynakları arasında elektriksel izolasyon
• Start-delta dönüştürücülerle  motor hız kontrolü
• Düşük ve aşırı gerilim koruma sistemi
