MT8870 DTMF Dekoder Modülü ile Arduino

Telefonlarda darbeli aramanın yerini almak için Bell Labs tarafından Çift Tonlu Çoklu Frekans teknolojileri tanıtıldı. MT8870, DTMF ses sinyaline göre 4 bitlik dijital kod üreten bir DTMF Dekoder modülüdür . MT8870 Dekoder IC, kullanıcı tarafından ayarlanabilen Koruma süresine sahip bir işlemsel amplifikatör ile entegre edilmiştir. Gömülü bant bölme filtresi, düşük ve yüksek frekansları alınan sinyalden ayırmak ve ayırmak için anahtar kapasitör tekniklerini kullanır. Modül, üretilen DTMF sinyalini almak için bir ses jakı ile donatılmıştır.

Güç açısından verimli küçük bir modül, performans için yalnızca 5 volt gerektirir. Cep telefonlarına ek olarak, uygulamasını çeşitli gömülü projeler, DIY Robotics ve iletişim sistemlerinde bulur.

MT8870 DTMF Modül Bileşenleri

MT8870 DTMF Dekoder modülü, 18 PIN PLASTİK DIP / SOIC veya 20 PIN SSOP olarak mevcuttur. Dekoder modülü; Kristal Osilatör, Giriş Konektörü, Modül bağlantı Başlıkları, MT8870 Dekoder IC ve Çıkış LED'lerinden oluşur.

Kristal Osilatör: Osilatör, modülü zamanlamak ve kontrol etmek için saat darbeleri sağlar.

Giriş Konektörü: 3,5 mm giriş Konektörü, herhangi bir çevre birimini çevirmeli tuş takımı ile bağlamak için kullanılır. Ses sinyalini alır.Modül Bağlantı Başlıkları: Bunlar, bir MCU ile modül arasındaki bağlantıdan sorumlu Giriş / Çıkış pinleridir.Dekoder IC: Çip, giriş ses sinyallerini işler ve ikili çıktı verir.Çıkış LED'leri: Çıkış ikili durumları, bu LED'ler aracılığıyla görsel olarak görüntülenir.

MT8870 Pin çıkışı

Aşağıdaki şema, MT8870 DTMF Dekoder modülünün pin çıkışını göstermektedir:

MT8870 DTMF Dekoder Modülü bağlantı şeması

PIN konfigürasyonu

MT8870 DTMF Decoder IC'nin toplam 18/20 pimi vardır, ancak modüle kadar yalnızca 9 pim genişletilmiştir. Tablodaki pim yapılandırma ayrıntısı aşağıda belirtilmiştir:

Numara	Pin Adı	Fonksiyon
Numara	Pin Adı	Fonksiyon
1	IN +	Ters çevirmeyen giriş pimi
2	İÇİNDE-	Giriş pimini ters çevirme
3	GS	Seçme pimini kazan
4	VRef	Çıkış Referans Gerilimi
5	INH	Giriş Engelleme pimi
6	PWDN	Giriş Gücü Kapatma pimi
7	OSC1	Saat giriş pimi
8	OSC2	Saat çıkış pimi
9	VSS	Zemin pimi
10	AYAK PARMAĞI	Dekoder Çıkışı Etkinleştirme pimi
11-14	Q1-Q4	Dekoder Çıkış pimleri
15	StD	Çıkış Gecikmeli Direksiyon pimi
16	Avustralya, Brezilya ve Kuzey Amerika ülkelerinin kullandığı saat uygulaması	Çıkış Erken Direksiyon pimi
17	St / GT	Giriş yönlendirme / Çıkış Koruma Zaman pimi
18	VDD	Pozitif Güç Kaynağı pimi

IN + / IN-: Bunlar işlemsel yükselticinin giriş pinleridir.
INH: A, B, C ve D gibi karakterlerin ton algılamasını geri tutar.
PWDN: Aktif-yüksek bir pindir. Boştayken güç tüketimini azaltmak için amplifikatörü kapatır.
TOE: Dekoder pinlerinin çıkışını sağlar.
StD: Bir ton çifti alındığında yükselir. Mandal güncellendikten sonra otomatik olarak azalır.
ESt: Dijital algılama algoritması tarafından bir ton çifti alındığında yükselir. Sinyal kaybı varsa otomatik olarak azalır.

DTMF Dekoder Modülü Özellikleri ve Spesifikasyonları

Çalışma Voltajı: 4,75 - 5,25 Volt
Çalışma Sıcaklığı: -40 0 C - 85 0 C
Osilatör Frekansı: 3.579545 MHz
Kaynak / Sink Akımı: 10 mA
Güç Tüketimi: 500 Watt
Minimum Op-Amp Kazancı: 0.30 MHz

Ek özellikler

Bazı ekstra özellikler şunları içerir:

Bekleme durumunda güç kaybını en aza indirmek için modüle bir güç modu sağlanmıştır.
Modül, kullanılırsa sayılar dışındaki karakterlerin tonlarını algılamayacak bir engelleme modu ile donatılmıştır.
MT8870, DTMF alımı için 3,5 mm ses jakı ile birlikte gelir.

MT8870 DTMF Dekoder IC Blok Şeması

IC'nin dahili devrelerini gösteren MT8870 DTMF Dekoder modülünün blok şeması aşağıdaki gibidir:

MT8870 DTMF modülü nasıl çalışır?

Çift Tonlu Çoklu Frekans, Dokunmatik Ton olarak da bilinir. Arama tuş takımında bulunan her belirli tuş için benzersiz bir frekans üreten bir sinyalizasyon sistemidir. Tuş takımında bir tuşa basıldığında, benzersiz bir DTMF sinyali üretilir. Bu sinyal, IC tarafından işlenir ve ilgili bir ikili çıktı kodu üretir. Bu, basılan tuşu tanımamıza yardımcı olur.

IC, bir işlemsel yükselticiye, filtre ağına ve bir dijital kod algılayıcısına ve dönüştürücüye sahiptir. İşlemsel amplifikatör, giriş ses sinyalini alır. Güçlendirilmiş sinyal, ses sinyalini ilgili frekans gruplarına ayırmak için bir ön işleme çevirme tonu filtresi, düşük ve yüksek frekans filtresinden oluşan filtre ağına geçirilir. Filtrelenen frekanslar, tespit devresi tarafından tespit edilir ve karşılığında 4 bitlik bir çıkış ikili kodu üretilir. Kod daha sonra çıkış LED'lerinin durumları aracılığıyla görsel olarak gösterilir ve eğer çıkış pinleri bir mikro denetleyici birimi ile arayüz oluşturulmuşsa, bunlar bilgisayarda görüntülenebilir.

Arduino ile

Bu bölümde MT8870 DTMF Dekoderin Arduino UNO ile arayüzlenmesi ile ilgilidir.

Bağlantı şeması

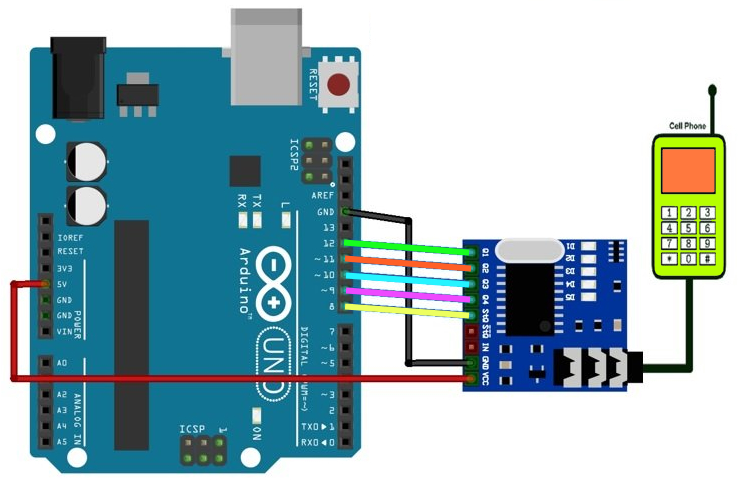

Aşağıdaki şema, DTMF kod çözücü ve Arduino için arayüz devresini göstermektedir.

Aşağıdaki adımları kullanarak MT8870 modülünü Arduino'ya bağlayın.
Modülün güç kaynağı pinleri Arduino'ya.
Mikrodenetleyicinin dört dijital pininden herhangi birine şifre çözücü çıkış pinleri.
StD pinini Arduino'nun herhangi bir dijital pinine bağlayın.
Mobil arama tuş takımını bir yardımcı kablo kullanarak DTMF'ye bağlayın.

Arduino UNO	MT8870 DTMF Modülü
8	StD
12	Q1
11	S2
10	S3
9	Q4
5V	VDD
GND	VSS

Arduino Kodu

/*Define input pins for DTMF Decoder pins connection */
void setup() {
  Serial.begin(9600);
  pinMode(8, INPUT); // connect to Std pin
  pinMode(9, INPUT); // connect to Q4 pin
  pinMode(10, INPUT); // connect to Q3 pin
  pinMode(11, INPUT); // connect to Q2 pin
  pinMode(12, INPUT); // connect to Q1 pin
}

void loop() {
  uint8_t number_pressed;
  bool signal ;
  signal = digitalRead(3);
  if(signal == HIGH)  /* If new pin pressed */
   {
    delay(250);
    number_pressed = ( 0x00 | (digitalRead(7)<<0) | (digitalRead(6)<<1) | (digitalRead(5)<<2) | (digitalRead(4)<<3) );
      switch (number_pressed)
      {
        case 0x01:
        Serial.println("Button Pressed =  1");
        break;
        case 0x02:
        Serial.println("Button Pressed =  2");
        break;
        case 0x03:
        Serial.println("Button Pressed =  3");
        break;
        case 0x04:
        Serial.println("Button Pressed =  4");
        break;
        case 0x05:
        Serial.println("Button Pressed =  5");
        break;
        case 0x06:
        Serial.println("Button Pressed =  6");
        break;
        case 7:
        Serial.println("Button Pressed =  7");
        break;
        case 0x08:
        Serial.println("Button Pressed =  8");
        break;
        case 0x09:
        Serial.println("Button Pressed =  9");
        break;
        case 0x0A:
        Serial.println("Button Pressed =  0");
        break;
        case 0x0B:
        Serial.println("Button Pressed =  *");
        break;
        case 0x0C:
        Serial.println("Button Pressed =  #");
        break;
      }
  }
}

Kod Nasıl Çalışır?

Kitaplıklar

Bir DTMF modülünün çalışması için kitaplığa gerek yoktur çünkü DTMF'den girişi elde etmek için dahili "digitalRead" işlevini kullanıyoruz. Yürütmek için ayrı bir kitaplık gerektirmez.

void Kurulum

Kurulum işlevinde, ikili koda göre anahtarı görüntülemek için Seri monitör başlatılır. Pim modları, digitalRead işlevini kullanarak pimin değerini belirlemek için bu döngüde de tanımlanır.

/*Define input pins for DTMF Decoder pins connection */
void setup() {
  Serial.begin(9600);
  pinMode(8, INPUT); // connect to Std pin
  pinMode(9, INPUT); // connect to Q4 pin
  pinMode(10, INPUT); // connect to Q3 pin
  pinMode(11, INPUT); // connect to Q2 pin
  pinMode(12, INPUT); // connect to Q1 pin
}

boşluk döngüsü

İlk olarak, döngü DTMF modülünden alınan ikili kodu ve boole değişkeni "sinyal" i saklamak için bir değişken "sayı" başlatır. Tuş takımındaki herhangi bir tuşa basıldığında, yüksek olacak ve döngü, buna göre if döngüsünü yürütecektir. DigitalRead işlevi, sırasıyla Q1, Q2, Q3 ve Q4'e bağlı olan pin 12, 11, 10 ve 9'daki değeri okur ve kodu sayı değişkenine kaydeder. Kaydedilen değer daha sonra tüm durumlarla karşılaştırılacaktır. Değerlerin eşleştiği durum yürütülecek ve ardından Seri monitör sonucu görüntüleyecektir.

void loop() {
  uint8_t number_pressed;
  bool signal ;
  signal = digitalRead(3);
  if(signal == HIGH)  /* If new pin pressed */
   {
    delay(250);
    number_pressed = ( 0x00 | (digitalRead(7)<<0) | (digitalRead(6)<<1) | (digitalRead(5)<<2) | (digitalRead(4)<<3) );
      switch (number_pressed)
      {
        case 0x01:
        Serial.println("Button Pressed =  1");
        break;
        case 0x02:
        Serial.println("Button Pressed =  2");
        break;
        case 0x03:
        Serial.println("Button Pressed =  3");
        break;
        case 0x04:
        Serial.println("Button Pressed =  4");
        break;
        case 0x05:
        Serial.println("Button Pressed =  5");
        break;
        case 0x06:
        Serial.println("Button Pressed =  6");
        break;
        case 7:
        Serial.println("Button Pressed =  7");
        break;
        case 0x08:
        Serial.println("Button Pressed =  8");
        break;
        case 0x09:
        Serial.println("Button Pressed =  9");
        break;
        case 0x0A:
        Serial.println("Button Pressed =  0");
        break;
        case 0x0B:
        Serial.println("Button Pressed =  *");
        break;
        case 0x0C:
        Serial.println("Button Pressed =  #");
        break;
      }
  }
}

Kod Çıkışı

Kodu Arduino'ya yükleyin. Arama tuşlarından herhangi bir tuşa basın. Örneğin, arama tuşlarından 2'ye basıldığında. 2 sayısı özel bir DTMF sinyali üretecektir. Modül alır, farklılaştırır ve ardından Arduino tarafından daha sonra alınacak olan 4 bitlik bir ikili kod üretir. MCU, değeri işler ve "Pim Basıldı: 2" yazar. Farklı sayılara basın ve sonuçları gözlemleyin.

Başvurular

Robotik
Ev otomasyonu
Akıllı telefonlar
Çağrı Sistemleri
Telekomünikasyon sistemleri
Endüstriyel Uygulamalar

2D Diyagram
